Omitir el filtro de geotextil en el trasdós
El muro drena, pero se lleva los finos del suelo retenido y termina asentándose.
Minería · Aplicación 9 de 9

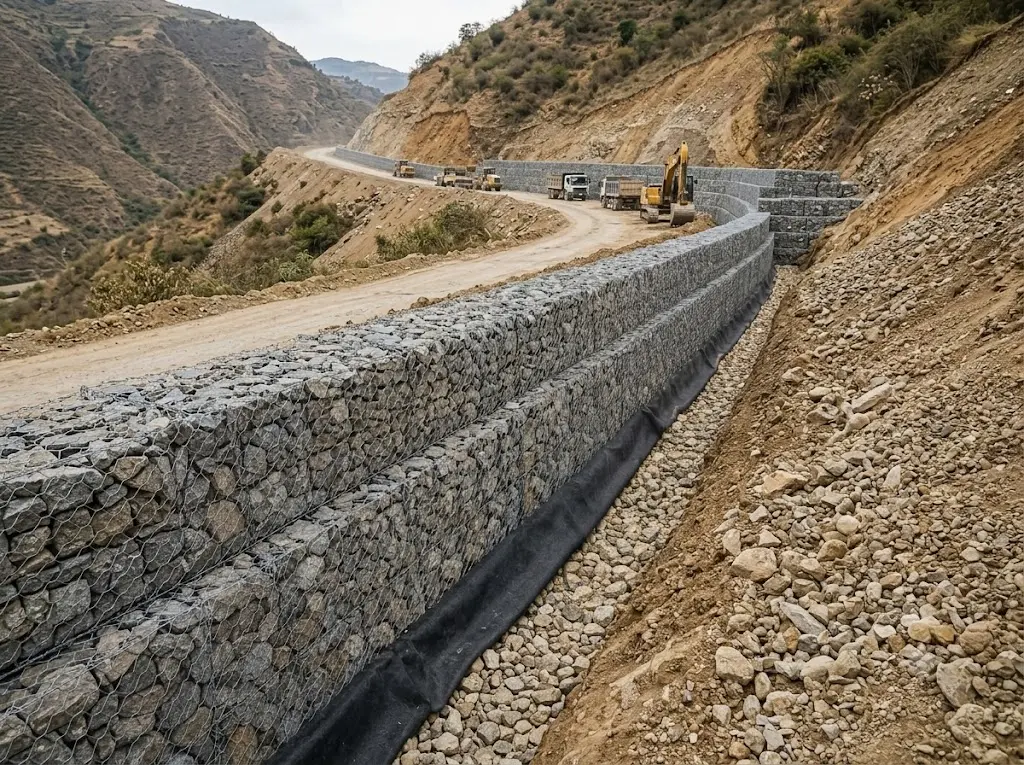

Muros de contención y control de erosión
Estructura flexible que trabaja con el terreno en vez de contra él. Admite asentamientos diferenciales sin fisurar y es drenante por definición, lo que elimina el empuje hidrostático detrás del muro.
FlexibleAdmite asentamiento
DrenanteSin empuje hidrostático
MallaTriple torsión galvanizada
FiltroGeotextil en trasdós
En corto
- El gavión es un muro flexible y drenante: admite asentamiento sin fisurar y no acumula empuje de agua detrás.
- Sin geotextil de filtro en el trasdós, el muro drena pero se lleva los finos del suelo retenido.
- El colchón reno es la versión de poco espesor para revestir cauces y proteger pies de talud.
- La calidad de la piedra y el llenado manual bien trabado deciden el resultado más que el propio alambre.
El problema
Un muro que drena y se acomoda
En quebradas, pies de talud y márgenes de cauce, el muro rígido tiene dos enemigos: el asentamiento diferencial, que lo fisura, y el empuje hidrostático, que lo vuelca. El gavión resuelve los dos por diseño, porque es una estructura flexible hecha de piedra suelta confinada.
Eso mismo lo hace exigente en ejecución. Un gavión mal llenado, con piedra suelta y sin trabar, se deforma más de lo previsto y pierde altura. El resultado no se ve el primer mes: se ve después de la primera crecida.
El otro punto que decide la vida de la obra es el filtro. La estructura está pensada para dejar pasar el agua, y si detrás hay suelo fino sin filtro intermedio, el agua se lleva ese material poco a poco. El muro sigue en pie mientras el terreno que sostenía se asienta detrás de él.
El sistema
Capa por capa, y para qué sirve cada una
Ninguna capa sustituye a otra. Quitar la que parece prescindible es lo que convierte una obra correcta en una reparación.
Cimentación
Nivelada y por debajo de la profundidad de socavación esperada en cauce.
Malla de triple torsión
Galvanizada o con recubrimiento plástico según agresividad del ambiente.
Piedra de llenado
Tamaño entre la abertura de la malla y el doble; sana, dura y no meteorizable.
Llenado y trabado
Manual en las caras vistas, con tirantes internos. Es lo que evita la deformación.
Filtro de geotextil
En todo el trasdós. Deja pasar el agua y retiene los finos del suelo.
Relleno posterior
Compactado por capas, contra el filtro ya colocado.
Criterios
Qué se especifica y por qué
Punto de partida para una conversación técnica. El valor definitivo sale de las condiciones reales del proyecto, no de la tabla.
| Parámetro | Valor típico | Por qué |
|---|---|---|
| Malla | Triple torsión galvanizada | La triple torsión no se desteje si un alambre falla. |
| Recubrimiento | Galvanizado o plastificado | Plastificado en ambiente salino o con agua agresiva. |
| Piedra | Entre 1 y 2 veces la abertura de malla | Menor tamaño se escapa; mayor deja huecos que ceden. |
| Llenado | Manual y trabado en caras vistas | Determina la deformación real del muro. |
| Tirantes internos | Según altura de la caja | Evitan el abombamiento de la cara. |
| Filtro de trasdós | Geotextil no tejido | Sin él, el muro drena pero arrastra los finos. |
Lo que sale mal
Tres errores que se repiten
No son casos raros: son los que aparecen una y otra vez en obras que llegan a nosotros para repararse.
Llenar con volquete sin trabar
La cara se abomba, el muro pierde altura y el acabado queda irregular.
Cimentar por encima de la socavación esperada
La primera crecida descalza el pie y la estructura se desploma desde abajo.
Cómo trabajamos
Control de ejecución y datos para cotizar
Qué controlamos en obra
- Verificación del tipo de piedra en cantera antes del acopio.
- Control de amarre entre cajas y de colocación de tirantes.
- Inspección del filtro de geotextil antes del relleno posterior.
- Verificación de cota de cimentación frente a la socavación de proyecto.
- Revisión del muro después de la primera temporada de lluvias.
Qué necesitamos de usted
- Altura y longitud del muro previsto.
- Función: contención de tierras, protección de cauce o pie de talud.
- Disponibilidad y tipo de piedra en la zona.
- Caudal y velocidad del agua, si hay cauce.
- Agresividad del ambiente, para decidir el recubrimiento de la malla.
- Acceso para transporte de material a la zona de obra.
Con estos datos devolvemos una recomendación con metrado y alcance en 24 horas hábiles. Si falta alguno, lo resolvemos en la visita técnica.
Preguntas frecuentes
Lo que más nos preguntan sobre gaviones
¿Gavión o muro de concreto?
Gavión cuando se espera asentamiento, cuando hay que drenar el trasdós o cuando la piedra está disponible cerca. Concreto cuando se necesita una cara resistente a la abrasión, cuando el espacio es muy limitado o cuando el proyecto exige impermeabilidad. En quebradas y pies de talud el gavión suele ser la solución más razonable.
¿Cuánto dura un gavión?
La vida útil la marca el recubrimiento de la malla frente al ambiente. Galvanizado en condiciones normales; plastificado donde hay salinidad, agua agresiva o abrasión continua. La piedra y la estructura no son el limitante: lo es el alambre.
¿Qué piedra sirve para el llenado?
Piedra sana, dura y no meteorizable, con tamaño entre una y dos veces la abertura de la malla. Piedra que se disgrega con la humedad reduce el volumen confinado y el muro se asienta desde dentro.
¿Colchón reno o gavión caja?
Colchón reno para revestir superficies con poco espesor, como fondos y márgenes de cauce, donde hace falta flexibilidad y baja altura. Gavión caja cuando además hay que contener empuje de tierras. Con frecuencia se combinan en la misma obra.
